Hvordan beskytter et åndbart stik din kritiske elektronik?

I den ubarmhjertige stræben efter miniaturisering og holdbarhed står moderne elektronik og mekaniske systemer over for et grundlæggende fysisk paradoks: de kræver et robust, forseglet kabinet til beskyttelse mod vand, støv og forurenende stoffer, men alligevel kan den samme tætning fange skadelige trykforskelle og fugtdampe. Hvis dette interne miljø ikke styres, fører det til en kaskade af fejl - kondensdannelse på PCB'er, pakninger, der knækker under vakuumbelastning, sæler, der græder under højdeændringer, og batteriudluftninger svigter. Løsningen på denne tekniske udfordring er ikke et kompromis med tætning, men en forbedring gennem mikroventilation. A Langtidsholdbart åndbart stik er en præcisionskonstrueret komponent, der fungerer som en selektiv barriere, der udnytter avanceret membranvidenskab til at tillade langsom passage af luft til trykudligning, samtidig med at den præsenterer en uigennemtrængelig barriere for flydende vand og faste partikler. For designingeniører, produktchefer og indkøbsspecialister på tværs af bilindustrien, forbrugerelektronik, industriel IoT og energisektorer er forståelsen af ​​specifikationen og anvendelsen af ​​disse komponenter afgørende for produktets pålidelighed. Denne artikel giver et teknisk dybt dyk ned i driftsprincipperne, materialevidenskaben og anvendelsesspecifikke overvejelser af åndbare stik fra en simpel vandtæt åndbar membranprop til et kompleks høj temperatur åndbar udluftningsprop designet til brug under motorhjelmen. Beherskelse af denne komponent sikrer, at dit kabinet ånder let, opretholder indre ligevægt og forhindrer miljøindtrængning i hele produktets tilsigtede levetid.

1. Kerneteknologi: Videnskaben om selektiv permeabilitet

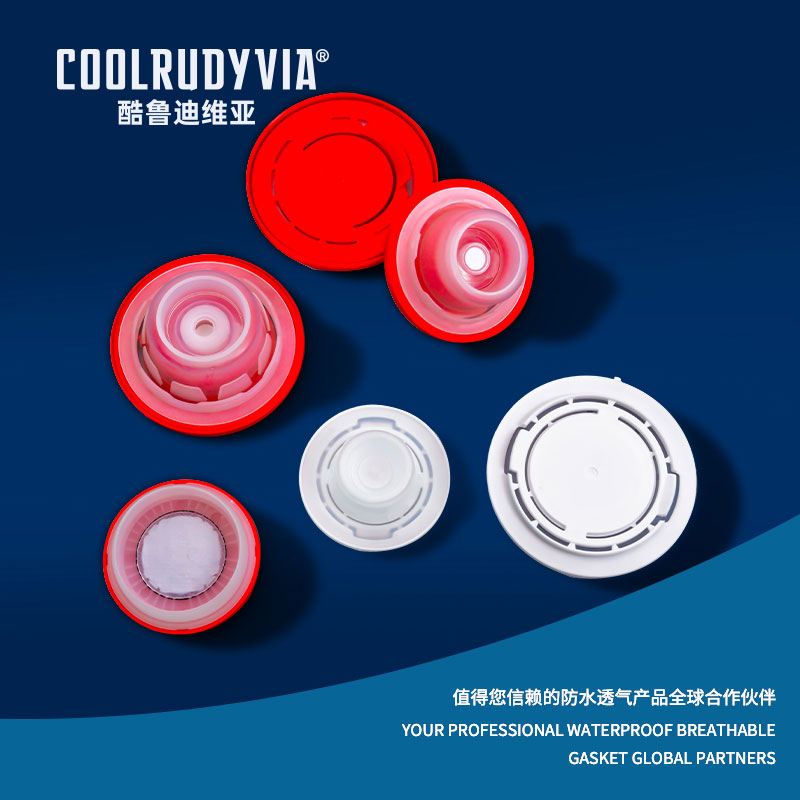

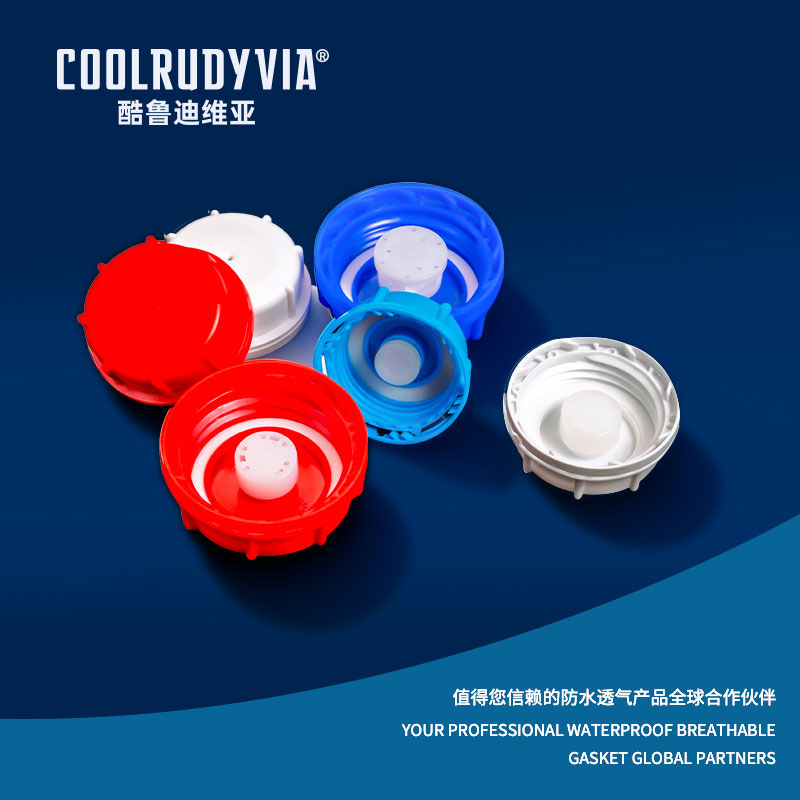

I hjertet af enhver pålidelig åndbar prop ligger en mikroporøs membran, som oftest er fremstillet af ekspanderet polytetrafluorethylen (ePTFE). Dette materiales unikke struktur er resultatet af en kontrolleret ekspansionsproces, der skaber en matrix af indbyrdes forbundne mikroskopiske porer. Disse porer er størrelsesordener mindre end en vanddråbe (typisk omkring 0,2 til 10 mikron), men større end gasmolekyler. Denne størrelsesforskel er grundlaget for dens funktion: overfladespænding forhindrer flydende vand i at trænge ind i porerne, mens luftmolekyler passerer frit igennem via diffusion, hvilket tillader indre og ydre tryk at udligne. Denne passive udveksling forhindrer udviklingen af ​​et vakuum under afkøling eller et positivt tryk under opvarmning, forhold, der kan føre til tætningsfejl, linsedugning eller vanskeligheder med at åbne adgangspaneler. En sand Langtidsholdbart åndbart stik er mere end blot membranen; det er en komplet samling, hvor membranen er permanent limet - ofte gennem termisk laminering eller specialiserede klæbemidler - i et robust hus lavet af materialer som silikone, termoplastisk polyurethan (TPU) eller konstrueret plast. Dette hus giver den mekaniske grænseflade til installation (snap-fit, gevind eller klæbende) og beskytter den skrøbelige membran mod slid og mekanisk beskadigelse. Ydeevnen kvantificeres ved hjælp af to nøglemålinger: Vandindgangstryk (WEP), det hydrostatiske tryk, ved hvilket vand trænger ind i membranen (direkte korreleret til IPX-klassificeringer), og luftstrømshastighed, målt i liter pr. minut ved en specifik trykforskel, som bestemmer hastigheden af ​​trykudligning.

• Materialeoverlegenhed af ePTFE: Ud over sin mikroporøse struktur er ePTFE kemisk inert, UV-bestandig og fungerer over et bredt temperaturområde (-200°C til 260°C), hvilket gør det ideelt til de mest krævende applikationer, hvor en høj temperatur åndbar udluftningsprop er påkrævet.
• Hydrofobicitetens rolle: Den iboende vandafvisende (hydrofobe) natur af ePTFE forbedres gennem proprietære behandlinger, der sikrer, at vand perler op og ruller af overfladen i stedet for at fugte og potentielt blokere porerne.
• Validering af ydeevne: Anerkendte producenter validerer stik-ydeevne gennem strenge tests i henhold til internationale standarder, såsom IP-kode-indgangstest (IEC 60529) for vandtæthed og trykfaldstest for luftstrøm, hvilket sikrer, at databladsspecifikationerne er pålidelige.

2. Applikationsspecifikke løsninger: Tilpas stikket til udfordringen

Det universelle princip om trykudligning imødekommer forskellige udfordringer i den virkelige verden, der hver især kræver en skræddersyet tilgang. Inden for elektrificering og bærbar strøm, en åndbart silikonestik til batterikabinet er ikke til forhandling. Battericeller, især lithium-ion, oplever mindre gasudvikling under normal drift og betydelig termisk udvidelse. Et forseglet kabinet risikerer at bule eller briste, mens en åben udluftning tillader ætsende elektrolyt og fugtindtrængning. En åndbar prop udlufter sikkert disse gasser og udligner trykket fra termisk cykling, mens den opretholder en tætning mod vejsprøjt, støv og fugt. Silikonehuset tilbyder fremragende miljømæssig tætningskompression og modstandsdygtighed over for ozon og temperatur. Inden for bilsektoren kræver udbredelsen af ​​elektroniske kontrolenheder (ECU'er), sensorer og LED-belysning robust beskyttelse i et barskt miljø. An automotive elektriske stik udluftningsstik er ofte integreret direkte i stikhuse. Det forhindrer kondensering inde i stikket, der kan føre til stiftkorrosion og elektrisk fejl, især kritisk for sikkerhedssystemer som ABS eller airbagcontrollere. Til applikationer nær motoren eller udstødningen, såsom transmissionssensorer eller turboladeraktuatorer, specificering af en høj temperatur åndbar udluftningsprop med en membran og hus, der er klassificeret til kontinuerlig eksponering over 150°C, er afgørende for at forhindre materialenedbrydning. Inden for forbruger- og industriel elektronik er det nøglen at opnå en høj indtrængningsbeskyttelse uden at oprette en trykbeholder. Integrering af en IP67-klassificeret åndbart stik til elektronik gør det muligt for enheder som udendørs sikkerhedskameraer, håndholdte GPS-enheder eller undervandssensorer at udligne trykket under højdeændringer eller temperatursvingninger, mens de trygt overlever regn, støvstorme eller midlertidig nedsænkning, hvilket dramatisk forbedrer feltpålideligheden og reducerer garantiafkast.

• Integration af batterikabinetdesign: Stikket skal placeres på det højeste punkt i kabinettet for effektivt at udlufte gasser og skal beskyttes mod direkte vandstråler eller forurenende sprøjt ved indvendig forvirring eller et indhyllet design.
• Kemisk kompatibilitetsrevision: Til automotive eller industrielle applikationer skal du kontrollere, at prophusets materiale (f.eks. specifik kvalitet af silikone eller TPU) er modstandsdygtigt over for væsker som motorolie, bremsevæske, kølevæske og almindelige rengøringsopløsningsmidler.
• Dimensionering og flowberegninger: For store indkapslinger eller dem med hurtige termiske cyklusser kan det være nødvendigt med flere stik eller et stik med en højere luftstrømshastighed. En simpel beregning baseret på kapslingsvolumen og maksimalt forventet intern-eksternt trykforskel kan vejlede valget.

3. Udvælgelse, validering og sikring af langsigtet ydeevne

At specificere et åndbart stik er en øvelse i proaktiv risikobegrænsning. Processen begynder med at skabe en samlet miljø- og driftsprofil for slutproduktet. Denne profil definerer den påkrævede Ingress Protection (IP) rating, det forventede temperaturcyklusområde, potentielle kemiske eksponeringer, den nødvendige levetid og hastigheden af ​​intern trykændring (f.eks. fra højdeændringer i droner eller termiske belastninger i udendørs belysning). Med denne profil kan ingeniører fortolke producentens datablade kritisk og lede efter validerede ydeevnedata under matchede forhold, ikke kun nominelle ratings. En påstand om at være en Langtidsholdbart åndbart stik skal understøttes af testdata for accelereret levetid, såsom langvarig udsættelse for temperatur-/fugtighedscyklusser, UV-vejrmålertests og saltspraymodstand. En af de mest almindelige fejltilstande er ikke pludseligt sammenbrud, men gradvis nedbrydning: poretilstopning. I miljøer med olieholdige aerosoler, fint støv eller luftbårne fibre kan forurenende stoffer tilstoppe membranens mikroporer. Mens ePTFE er oleofobisk (olieafvisende), giver specialiserede oleofobiske behandlinger et ekstra lag af forsvar. Designstrategier til at afbøde tilstopning omfatter placering af proppen på et beskyttet sted, brug af et partikelfiltermedieoverlag eller specificering af en model med et ydre membranlag. Mekanisk integritet er lige så vigtig; proppen skal modstå installationsbelastninger, vibrationer og potentielle påvirkninger, uden at membranen delaminerer fra huset eller huset revner.

• Anmod om fejlanalysedata: En troværdig producent vil have data om middeltid til fejl (MTTF) under specifikke stressforhold og kan give vejledning om forventet levetid i dit applikationsmiljø.
• Prototype og test i kontekst: Afslut aldrig en stikspecifikation baseret på datablade alene. Installer prototypestik i faktiske eller falske indkapslinger, og udsæt dem for en kondenseret version af dit produkts miljøstressscreening (ESS) regime.
• Overvej installation og tætning: Stikket er kun så godt som dets tætning til værtskabinettet. Sørg for, at den valgte monteringsmåde (f.eks. O-ringstætning til gevindpropper, kompression til snap-in) er kompatibel med dit kabinetmateriale og giver en pålidelig tætning i henhold til den påkrævede IP-klassificering.

FAQ

Hvordan fungerer et åndbart stik uden at lukke vand ind?

Den bruger en mikroporøs membran, typisk lavet af ekspanderet PTFE (ePTFE). Denne membran indeholder milliarder af mikroskopiske porer, der er større end gasmolekyler (der tillader luft at passere til trykudligning), men mindre end flydende vanddråber. Vandets høje overfladespænding forhindrer det i at fugte og trænge ind i disse små porer. Dette princip, kombineret med hydrofobe behandlinger på membranen, skaber en effektiv envejsbarriere: luft strømmer, vandet er blokeret, hvilket gør det til en sand vandtæt åndbar membranprop .

Hvad er forskellen mellem IP67 og IP68 for et åndbart stik?

IP-klassificeringen (Ingress Protection) refererer til det beskyttelsesniveau, hele kabinettet opnår, ikke selve stikket. Imidlertid er stikket en kritisk komponent, der muliggør disse vurderinger. An IP67-klassificeret åndbart stik til elektronik er designet og testet til at hjælpe et kabinet med at opnå "6" (komplet beskyttelse mod støvindtrængning) og "7" (beskyttelse mod midlertidig nedsænkning i vand mellem 15 cm og 1 m i 30 minutter). IP68 er til kontinuerlig nedsænkning under forhold specificeret af producenten (ofte dybere end 1 m i længere perioder). Et stik, der aktiverer IP68, ville have en væsentlig højere rating for vandindgangstryk (WEP).

Kan et åndbart stik bruges i et steriliseret eller renrumsmiljø?

Ja, men specifikke produktvarianter skal vælges. Til steriliseringsmetoder som ethylenoxid (EtO) eller gammastråling skal stikmaterialerne (membran og hus) valideres til at modstå processen uden forringelse eller tab af ydeevne. Til renrums- eller farmaceutiske anvendelser skal stikpropper fremstilles i et kontrolleret miljø og kan kræve yderligere certificeringer (f.eks. USP Klasse VI for biokompatibilitet) for at sikre, at de ikke introducerer forurenende stoffer eller afgangsgas.

Hvordan beregner jeg den nødvendige luftstrøm eller antallet af stik til mit kabinet?

En grundlæggende beregning involverer den ideelle gaslov (PV=nRT). Du skal bestemme den maksimale trykforskel (ΔP), dit kabinet skal udligne, og den tid (t), hvor det skal ske. Formlen for den nødvendige volumetriske luftstrøm (Q) er en afledt: Q = (V ΔP) / (t P _atm ), hvor V er rumfang. Vælg et stik, hvis luftstrømshastighed (fra dets datablad på din specifikke ΔP) opfylder eller overstiger denne beregnede Q. For stor ΔP eller hurtig udligning tilføjer flere stik parallelt deres luftstrømshastigheder.

Hvad sker der, hvis et åndbart stik bliver snavset eller tilstoppet?

Tilstopning er en primær fejltilstand. Hvis membranens porer bliver blokeret af snavs, olie eller andre forurenende stoffer, falder dens luftstrømshastighed til næsten nul. Stikket bliver effektivt en solid tætning, hvilket fører til netop de problemer, det var beregnet til at forhindre: trykopbygning, vakuumlås og potentiel kondens. For at forhindre dette skal du vælge stik med olieafvisende (olieafvisende) behandlinger til snavsede miljøer, designe beskyttelsesskærme eller skærme for at beskytte stikket mod direkte forurenende strømme, og betragte dem som et servicevenligt element i vedligeholdelsesplaner til ekstreme opgaver.
